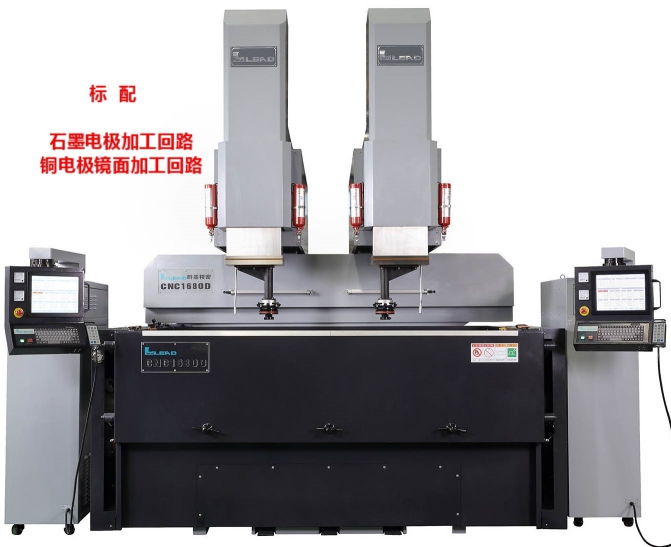

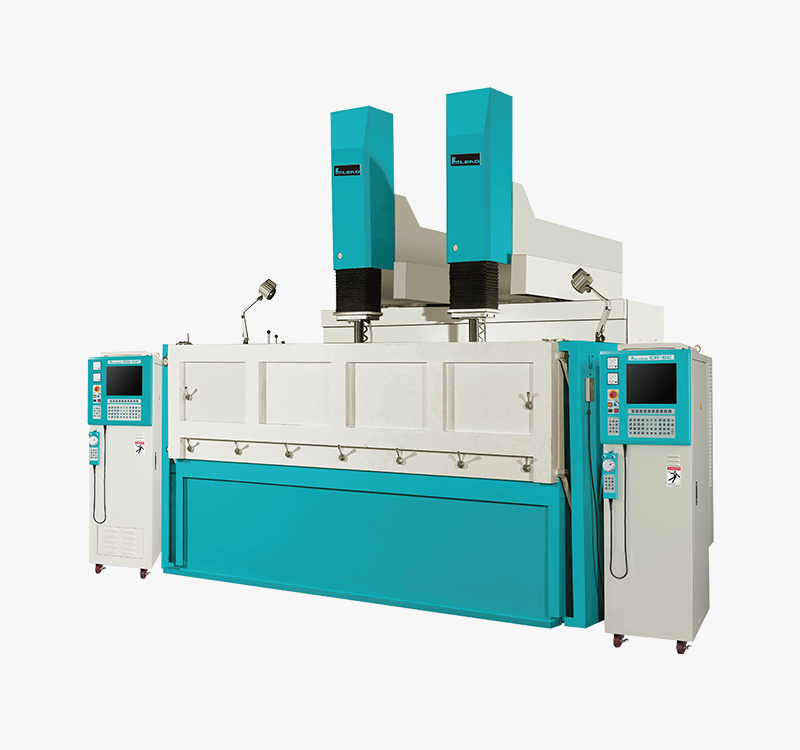

精密双头火花机

双机头设计,独立式控制器能够执行不同程序,将工作效率提高两倍。
油槽门由自动控制升降。
X、Y、Z轴利用高精度线性滑轨,C5级高精度滚珠螺杆,配备和的光学尺,全闭环控制。

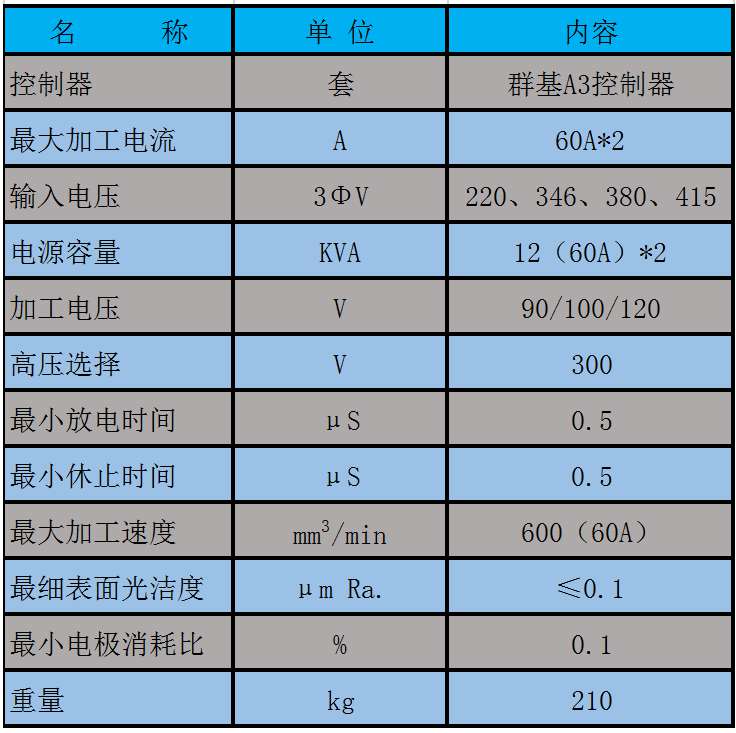

电器特性:

1. 控制器:

采用工业级低功耗主机板控制器,VLSI超大型集成电路设计,LINUX操作系统,性能稳定。

2. 支持工业4.0通讯协议:

I/O界面控制采用EtherCAT工业4.0通讯协议,支持远程诊断、监控和调试(选配功能)

3. 触控显示面板:

多功能快速点选操作,触控和键盘功能随心所欲。

4. 支持USB和网路通讯功能:

程式可以透过USB或网路拷贝及复制,方便操作使用

5. 使用绝对型松下伺服驱动器:

伺服驱动器使用绝对型控制系统,开机免归零,使用更方便

6. 全中文操作系统简单明聊,学习快速上手容易:

支持多种摇动和路径加工,多种排渣方式和加工程序,多组工作坐标,多种深度表, 各种自动寻心/寻边,支持寻边球操作,多种加 工参数,断电坐标记忆…,功能最齐全, 适合各式简单/复杂/多模多穴/深孔…各式各样模具加工

7. NC编程相容于某些进口品牌:

泛用型NC编程系统,功能更加优化,便于使用

9. 电极、模具加工能力范围广泛:

深孔、镜面、连接器、超硬合金、粉末冶金、石墨电极…,各式各样电极,模具加工能力。

10. 全新设计镜面加工电路:

PEAK镜面加工电路,镜面加工表面效果更佳,速度更快,表面粗细度≤Ra 0.1 µm


机械特性:

1. 高刚性铸件体:

XY轴十字座结构,有效控制XY轴运动平衡性,使得摇动扩孔加工精度更高更稳定;底盘重心更加稳固,确保加工精度稳定性;采用FC30铸件制造,并经过时效处理,工作台表面硬度达到HRC45度以上。

2. 全新过滤系统

标准高密度过滤器,火花油过滤效果更佳,滤芯更换保养更容易。

3. 高刚性传动结构设计,有效降低丝杆热伸长变形问题:

三轴精密滚珠丝杆,,有效降低整体背隙,确保伺服传动精度,可承授放电加工中产生的极大重力加速度,同时有效降低丝杆热伸长变形问题,并让丝杆和轴承使用寿命更长,提高加工性能与加工精度,三轴采用日本松下AC伺服电机,全系列机型通过激光校正,确保全行程定位精度。
